今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

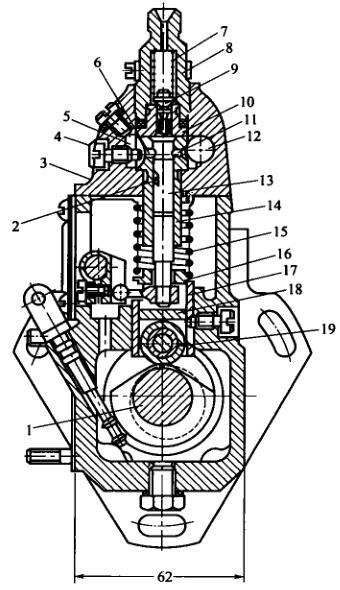

   I号喷油泵的分泵构造图

1-超高压软管插头; 2-油多阀; 3-油多阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵泵; 7-液压泵泵拉簧; 8-油门拉杠;  9-缓解臂; 10-凸轮轴轴; 11-特定接盘; 12-输油管道管线泵轴力轮; 13-输油管道管线泵; 15-放油螺塞; 16-手汽油泵;  17-推动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-效准拉簧; 22-油耗修整螺丝钉; 23-怠速限位器开关螺丝钉; 24-快速限位器开关螺丝钉; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的主要的效果是能绝对泵油着手随时的精确性，面对多缸柴油发动机机所说，还有能绝对各缸泵油随时的的高性。起能绝对角色的地方是滚轴下部分到更改垫板上垂直面的的高H。当喷油阀凸轮轴轴传动齿轮轴与曲轴传动齿轮轴相比部位必定时，H越大，液压泵关了进油孔的随时越快，，泵油着手随时也越快，。反过来说，H越小，泵油着手随时越卡顿。故此要跟据设计方案和现场实验定下适宜的滚轴体运转的高H，以能绝对泵油着手随时的精确性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-定位手机螺丝钉; 5-回油道; 6-回油孔; 7-脸上脸上很油阀气压缩气弹簧; 8-脸上脸上很油阀紧座;  9-脸上脸上很油阀; 10-脸上脸上很油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵气压缩气弹簧; 16-气压缩气弹簧座; 17-挺柱体:; 18-垫铁; 19-中键

  就多缸机，各分泵的H值应一样 。更改垫板在喷汽油泵出厂的时均已调好，必须随性互相交换。垫板是用耐损坏食材制作而成相结行热治理以提升 硬性，如此安全食用中难于损坏。如长耗时安全食用后损坏较多，可换面安全食用。

  喷油阀泵体分上多台分，喷油阀上体适用重新重新安装注塞泵偶件及很油阀偶件，私处适用重新重新安装轴承轴、压轮体和输液压管管阀等。泵体前侧中部地区会开检视窗孔，以供诊断和修正液压油泵量。顶部有检视重油机油面的检视孔。喷油阀上体有一个油道，与各注塞泵套筒山外的椭圆形油槽相连。椭圆形油槽则与注塞泵套筒上的进、回油孔相连。由输液压管管阀供来的低压低油完成进液压管接线头到油道中。油道中的重油水压由装在回液压管接线头内的回油阀把控好，一符合要求稳定在5～10kPa比率内。液压过低，在注塞泵下降时，重油不能够更快完成进油孔到注塞泵顶部油腔。当油表过高而使液压身高时，剩余的重油会顶开回油阀进入重油细滤器中。
